DIGITALE RADIOGRAFIE
Röntgenbilder vor Ort in wenigen Sekunden
2D-Radiographie
Kubtec bietet Präparat-Röntgengeräte für klassische 2D-Bildgebung: wirtschaftlich in Anschaffung und Unterhalt.
XPERT 20
Analyse von Biopsien & Stanzen
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 12 x 7 cm
XPERT 40
intraoperative Schnittrandbeurteilung
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 15 x 12 cm
XPERT 80
Pathologie & Schnittrandbeurteilung
Geschlossene Röhre 50 kV / 90 kV
opt. Mikrofokus für beste Auflösung
CMOS Flatpanel Detektor 29 x 23 cm
XPERT 80-L
Ultimativ großes Bildfeld
Geschlossene Röhre 90 kV / 130 kV
opt. Mikrofokus für beste Auflösung
CMOS Flatpanel Detektor 43 x 43 cm
XPERT 20
Kleine Proben, z.B. Samen
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 12 x 7 cm
PARAMETER
Präklinik (Maus, Ratte, DXA & in-vivo)
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 15 x 12 cm
XPERT 80
Mikrofokus & größeres Bildfeld
Geschlossene Röhre 50 kV / 90 kV
opt. Mikrofokus für beste Auflösung
CMOS Flatpanel Detektor 29 x 23 cm
XPERT 80-L
Ultimativ großes Bildfeld
Geschlossene Röhre 90 kV / 130 kV
opt. Mikrofokus für beste Auflösung
CMOS Flatpanel Detektor 43 x 43 cm
3D-Tomosynthese
Die Röntgeninspektion mit 3D-Tomosynthese ist eine patentierte Technologie, die ausschließlich von Kubtec angeboten wird.
Warum 3D-Tomosynthese?
In der Brustkrebstherapie ist die exakte Detektion von Mikrokalk und Clip im Präparat wesentlich. Die 3D-Tomosynthese hat sich in den USA innerhalb weniger Jahre als Goldstandard für die Schnittrandbeurteilung etabliert.
MOZART
intraoperative Schnittrandbeurteilung
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 15 x 12 cm
inkl. Voice Control & Speciment Alert
MOZART SUPRA
Pathologie & Schnittrandbeurteilung
Geschlossene Mikrofokus-Röhre 90 kV
CMOS Flatpanel Detektor 29 x 23 cm
inkl. Voice Control & Speciment Alert
PARAMETER 3D
Präklinik (Maus, Ratte & in-vivo)
Geschlossene Röhre 50 kV
CMOS Flatpanel Detektor 15 x 12 cm
PARAMETER 3D SUPRA
Mikrofokus & größeres Bildfeld
Geschlossene Mikrofokus-Röhre 90 kV
CMOS Flatpanel Detektor 29 x 23 cm
NEU - Röntgendetektoren aus amorphem Selen
Die neuste Detektortechnologie aus amorphom Selen (a-Se) liefert noch höheren Bildkontrast bei kürzesten Verschlusszeiten. Die enormen Vorteile von a-Se hat Kubtec in der neuen PICASSO-Serie genutzt. Davon profitiert insbesondere die intraoperative Schnittrandbeurteilung und die Pathologie.

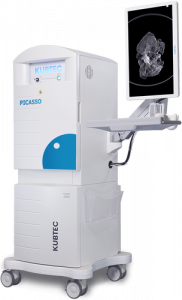

PICASSO
intraoperative Schnittrandbeurteilung
Geschlossene Röntgenröhre
a-Se Flatpanel Detektor 20 x 15 cm
inkl. Voice Control & Speciment Alert
PICASSO Plus
Pathologie & Schnittrandbeurteilung
Geschlossene Röntgenröhre
a-Se Flatpanel Detektor 30 x 24 cm
inkl. Voice Control & Speciment Alert
Bestrahlungskammern (Irradiatoren)
Kubtec bietet mit der XCELL-Serie Röntgen-Bestrahlungskammern für die präklinische Forschung zur Bestrahlung von Zellen, Geweben und Versuchstieren an.
XCELL 180
Benchtop-Bestrahlungskammer
Röntgenröhre 20-180 kV, 1000 W
Eigenfiltration 2.15 mm Aluminium
Bestrahlungsfeld D = 30.5 cm
XCELL 320
Freistehende Bestrahlungskammer
Röntgenröhre 30-320 kV, 4000 W
Eigenfiltration 3.0 mm Beryllium
alternativ 225 und 160 kV verfügbar
Bestrahlungsfeld D = 35.5 cm
Kubtec entwickelt innovative Röntgentechnologien unter den Handelsnamen Kubtec Medical und Scientific. Die Kabinette sind vollständig geschirmt und entsprechen Vollschutzgeräten, daher können die Systeme überall eingesetzt werden.
Weiterführende Links
Brustkrebstherapie & Pathologie
Präparate zu röntgen ist unentbehrlich
Eingelagerter Mikrokalk ist typisch bei duktalen in-situ Karzinomen. Bei der Brustkrebstherapie wird das markierte Gewebe während einer Operation entnommen. Mit den kompakten Röntgengeräten von Kubtec kann der Resektionsrand des Gewebes schnell beurteilt werden, da der Mikrokalk ist im Röntgenbild gut zu erkennen ist.
Die Kubtec-Systeme sind mobil und können bei Bedarf direkt im Operationssaal verwendet werden. Das spart wertvolle Zeit!
Auch in der Pathologie führt der Einsatz der Präparatradiographie zu einer erheblichen Zeitersparnis. Im Röntgenbild ist der Clip schnell zu finden, so dass die Proben zielgenau und mit wenigen Schnitten präpariert werden können.
Alleinstellungsmerkmal
Optische Bildgebung & Image Blender
Die Radiographiesysteme XPERT, MOZART und PICASSO sind mit einer optischen HD-Kamera ausgestattet. Zusammen mit dem Röntgenbild wird automatisch ein hochaufgelöstes Farbbild aufgenommen. Mit dem Image Blender können die beiden Aufnahmen überlagert dargestellt werden. Die Funktion ist patentiert und kann nur von Kubtec angeboten werden.
- Schnelles Auffinden des Clips in Präparaten
- Fotografische Dokumentation der Präparate
DIGIMUS-Software
DXA-Analyse bei Kleinnagern in-vivo
Die Dual-Röntgen-Absorptiometrie (DXA) ermöglicht die quantitative Bestimmung der Körperzusammensetzung durch Bildanalyse bei zwei Röntgenenergien. Typische Messwerte sind die Anteile von Knochen, Fett und Weichgewebesowie die Knochendichte (BMD). Die DIGIMUS-Software steuert das Röntgengerät für den DXA-Scan und führt den Benutzer durch die Bildanalyse bis zum Ergebnis.
- Kompatibel mit PARAMETER & XPERT-80
DIGISEED-Software
Qualitätsanalyse von Saatgut
Die digitale Röntgenbildgebung wird zunehmend für die Analyse von Saatgut eingesetzt. Durch Bildanalyse können Samen in großen Ensembles indiviuell untersucht werden. Für Saatguthersteller und Banken steht die Qualitätskontrolle im Vordergrund. Durch die automatische Bildanalyse von Samen können Keimfähigkeit und Morphologie bestimmt werden. Zusätzlich können Krankheiten und Schädlingsbefall schnell erkannt werden. In der Agrarwissenschaft ist die Verfolgung des Embryowachstums ein wichtiges Thema, das zunehmend durch Röntgen untersucht wird.
- Kompatibel mit XPERT-20, PARAMETER & XPERT-80
Bildergalerie
Einsatzgebiete der digitalen Radiografie
Digitale Radiografiegeräte werden sowohl in der Wissenschaft (z.B. Biologie, präklinische Forschung) als auch in der Industrie zur zerstörungsfreien Prüfung (z.B. Medizinprodukte, Elektronik) vielfältig eingesetzt. Als Präparat-Röntgengeräte werden die Systeme von Kubtec in der Mammographie (Screening von Stanzen), der Brustkrebstherapie (Schnittrandbeurteilung) und der Pathologie flächendeckend eingesetzt.
